Производственный контур
От артезианского источника до автоцистерн
Качество воды из подземного источника контролируют по программе производственного контроля. После подготовки вода поступает в технологические ёмкости и на узел загрузки автоцистерн. На каждом этапе следят за состоянием оборудования и соблюдением рабочих режимов.
Техническая база
В одном корпусе размещены производственные и сервисные помещения. Три широких въезда позволяют работать с водоматами, автоцистернами и крупным оборудованием. Перед боксами оставлена площадка для безопасного подъезда и разгрузки.

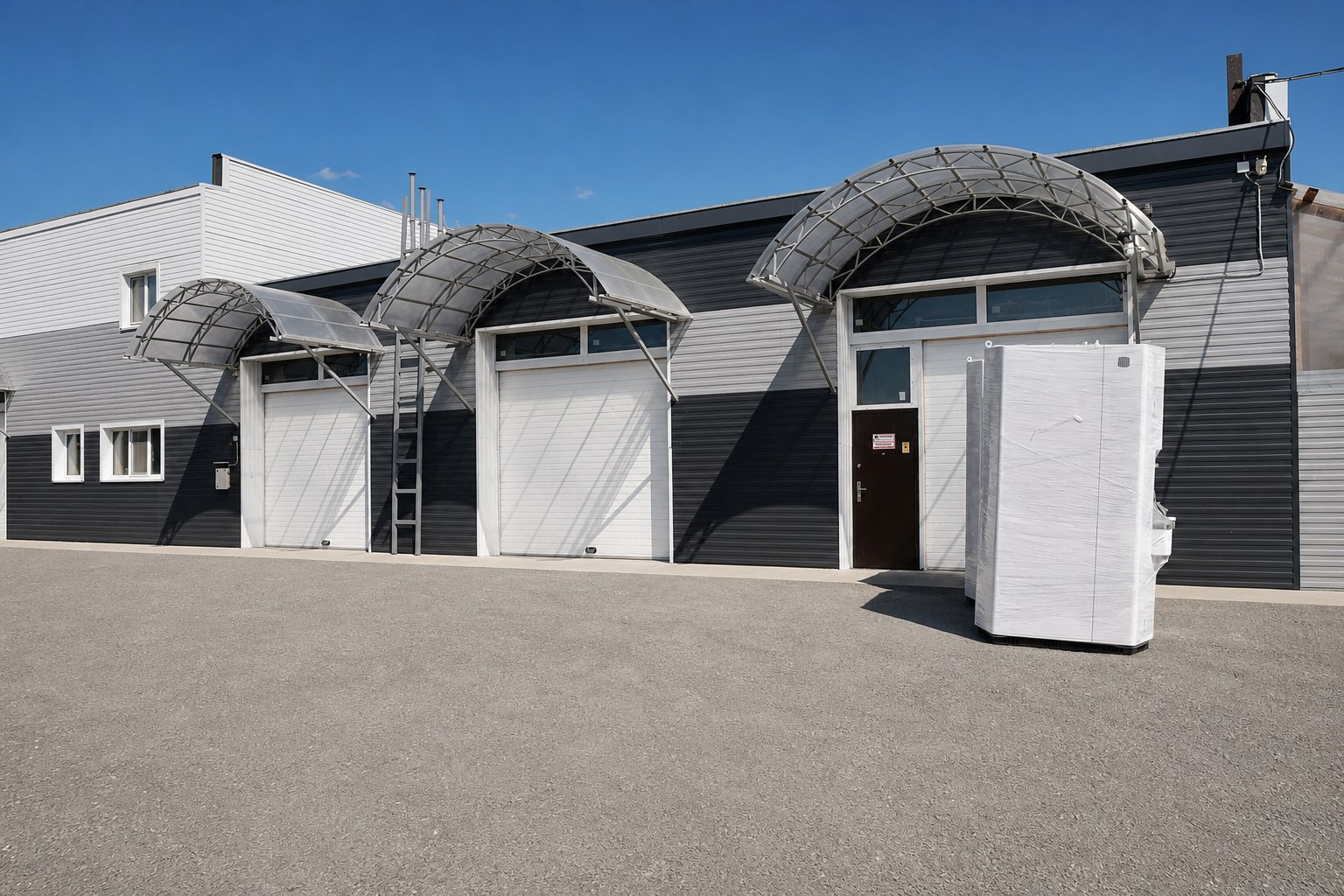

Площадка перед боксами
Свободная площадка перед корпусом нужна для манёвра транспорта и приёмки оборудования. На снимке видны упакованные ёмкости перед установкой. Защитная упаковка сохраняет корпуса во время перевозки и разгрузки.

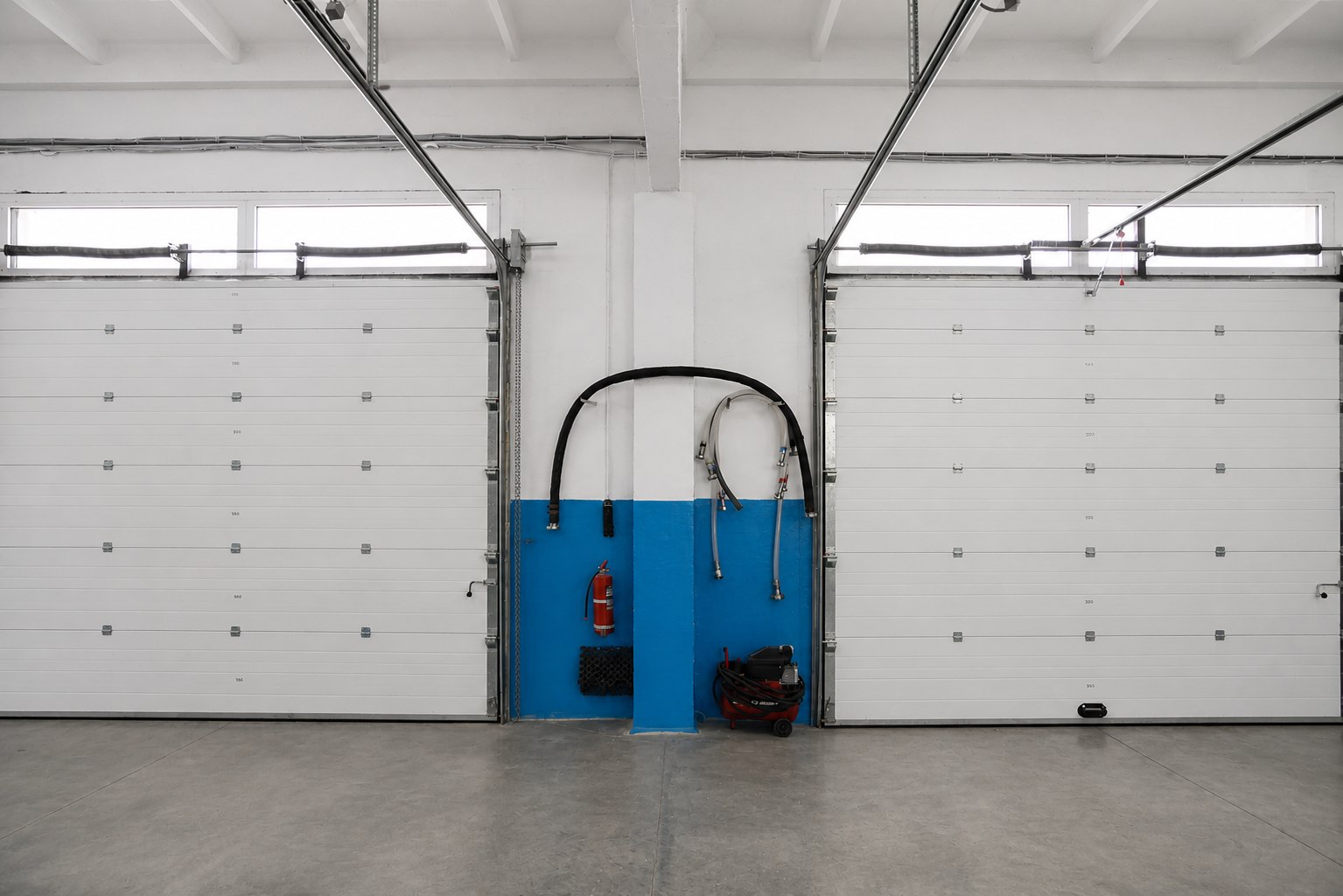

Сервисные боксы
Боксы оборудованы подъёмными воротами и инженерными подключениями. Здесь можно разместить водомат или машину для осмотра и обслуживания. Пожарный инвентарь и оборудование для уборки находятся рядом с рабочей зоной.
Водоматы в мастерской
В мастерской одновременно размещаются несколько водоматов. Специалисты открывают корпуса, проверяют электрические, платёжные и гидравлические узлы, меняют комплектующие и готовят оборудование к установке на точке.
Место обслуживания водомата
Водомат установлен в рабочей зоне рядом с инженерным каналом в полу. По сторонам размещены шланги, комплектующие и расходные материалы. Такая компоновка оставляет свободный доступ к корпусу во время сборки и ремонта.
Автоцистерны для воды
Специализированные автоцистерны доставляют подготовленную воду к водоматам и по адресам клиентов. Закрытые резервуары, чистые рукава и защищённая арматура помогают сохранить качество воды во время перевозки и разгрузки.
Схема выездов
Рабочая карта помогает планировать выезды к водоматам и адресам доставки. На ней отмечены точки в Кургане, Кетове, Балках, Увале и других населённых пунктах. Маршруты учитывают загрузку машины и порядок обслуживания сети.
Система хранения инструментов
Инструменты распределены по типам и закреплены на открытых панелях. Отдельно хранятся ключи, отвёртки, пассатижи, измерительные приборы, свёрла, герметики и расходные материалы, поэтому комплект для конкретной задачи собирают прямо у шкафа.

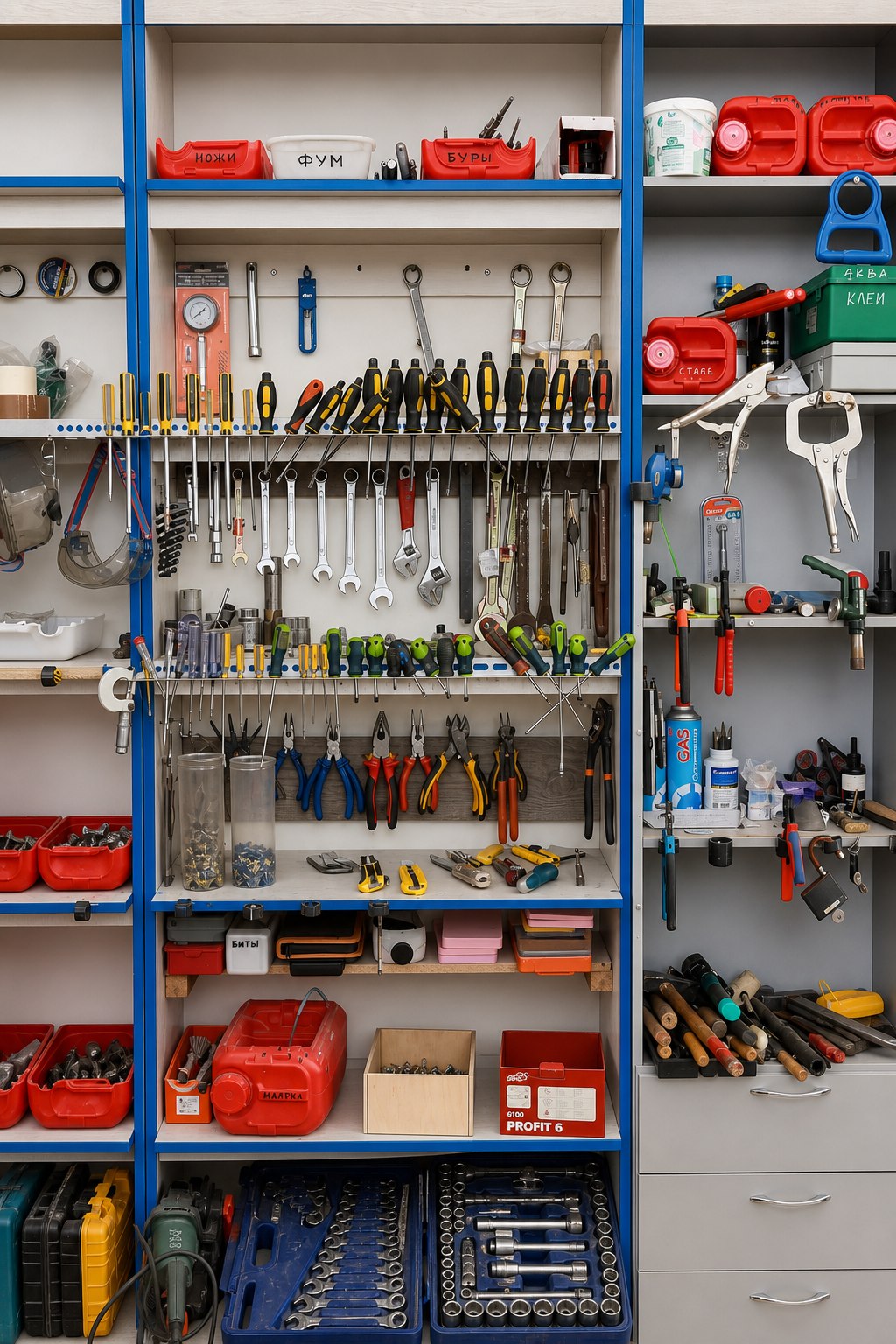

Комплект для сервисных работ
Вертикальная секция показывает полный запас ручного и электроинструмента. Подписанные контейнеры разделяют материалы для металла, уплотнения и склейки, а открытая раскладка помогает проверить комплект после возвращения сервисной бригады.

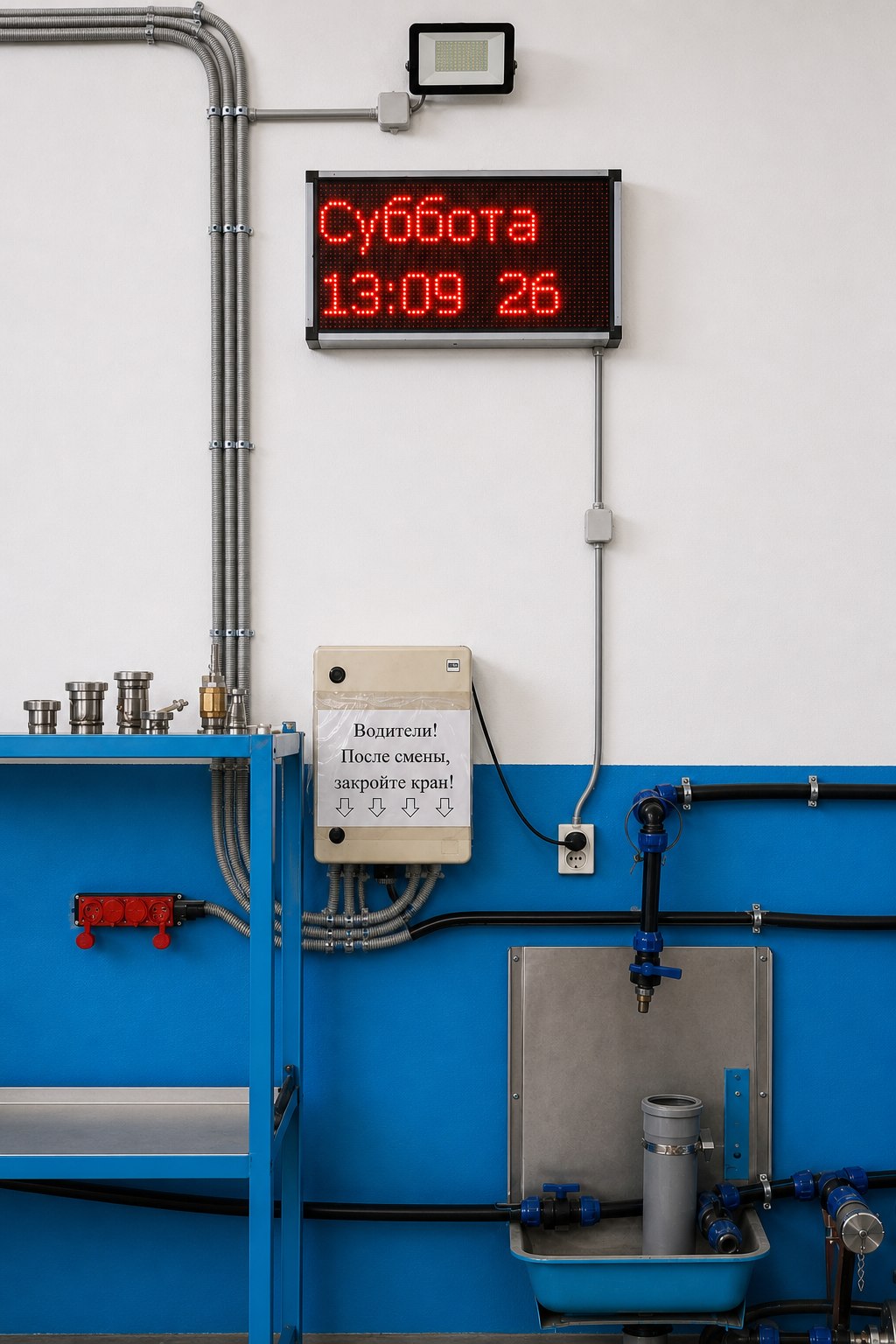

Узел загрузки автоцистерн
На узле загрузки чистые рукава подключают к автоцистернам и наполняют резервуары подготовленной водой. Электронное табло показывает дату и время операции. Памятка напоминает закрыть кран, а поддон принимает остатки воды после отсоединения рукава.
Технологическое накопление
Ёмкости между этапами водоподготовки
Технологические ёмкости выравнивают работу участков с разной производительностью. Вода может поступать из источника, проходить обработку и загружаться в автоцистерны с разной скоростью. Буферные объёмы поддерживают непрерывный цикл, а трубная обвязка направляет поток на нужный этап.

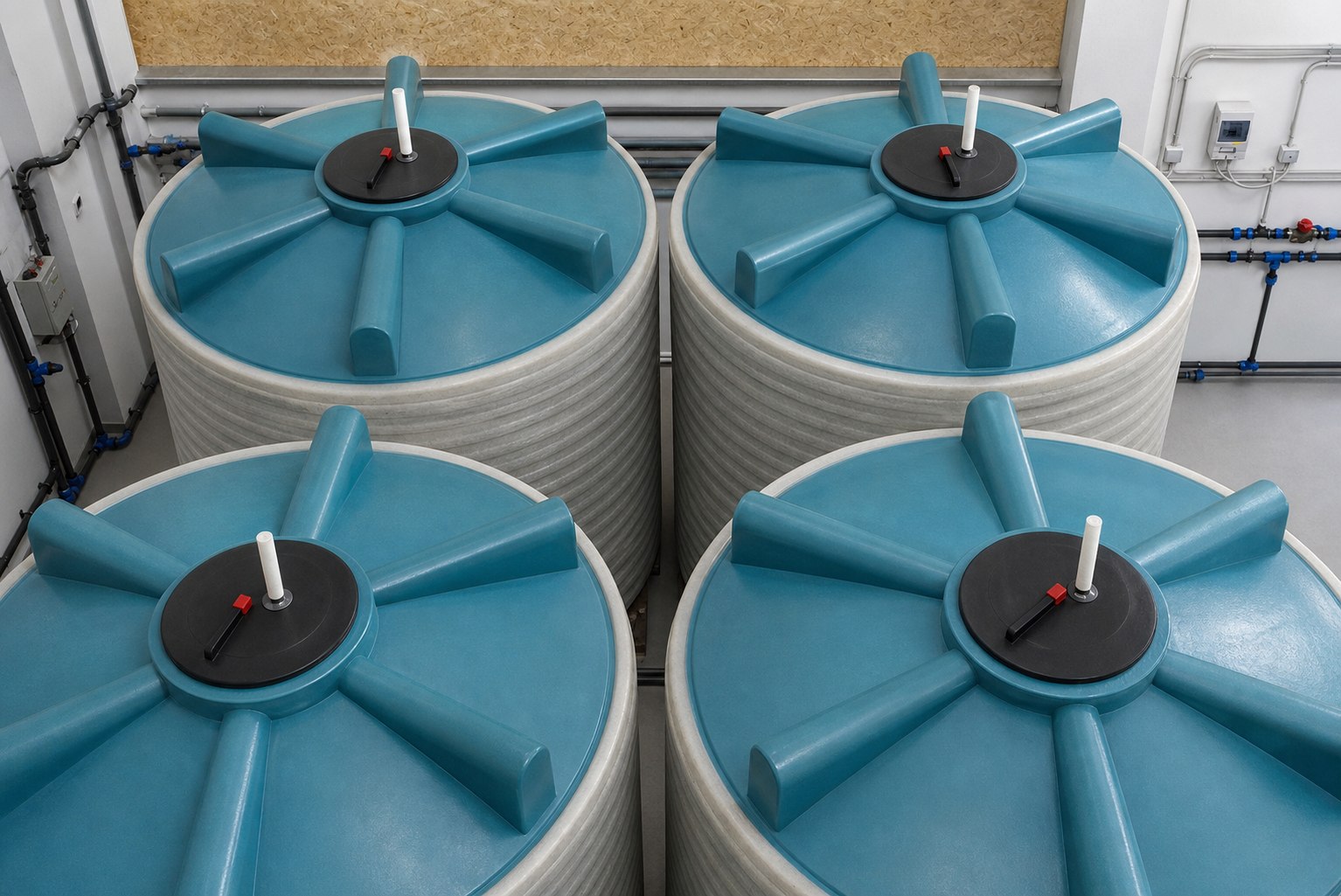

Группа технологических ёмкостей
Четыре ёмкости создают буфер между участками производственной линии. Они помогают согласовать подачу воды, производительность оборудования и загрузку автоцистерн. Каждая ёмкость имеет отдельный сервисный люк и подключения к трубной обвязке.
Крышки и сервисные люки
Усиленные крышки закрывают верхнюю часть ёмкостей. Герметичные чёрные люки используют для осмотра и регламентного обслуживания. Верхние патрубки входят в технологическую обвязку и остаются доступными для проверки.
Нижние подключения резервуаров
Ёмкости установлены группами и подключены к трубопроводам у основания. Раздельные линии и запорные краны позволяют управлять каждым участком обвязки. Напольный канал собирает воду при промывке и обслуживании технической зоны.

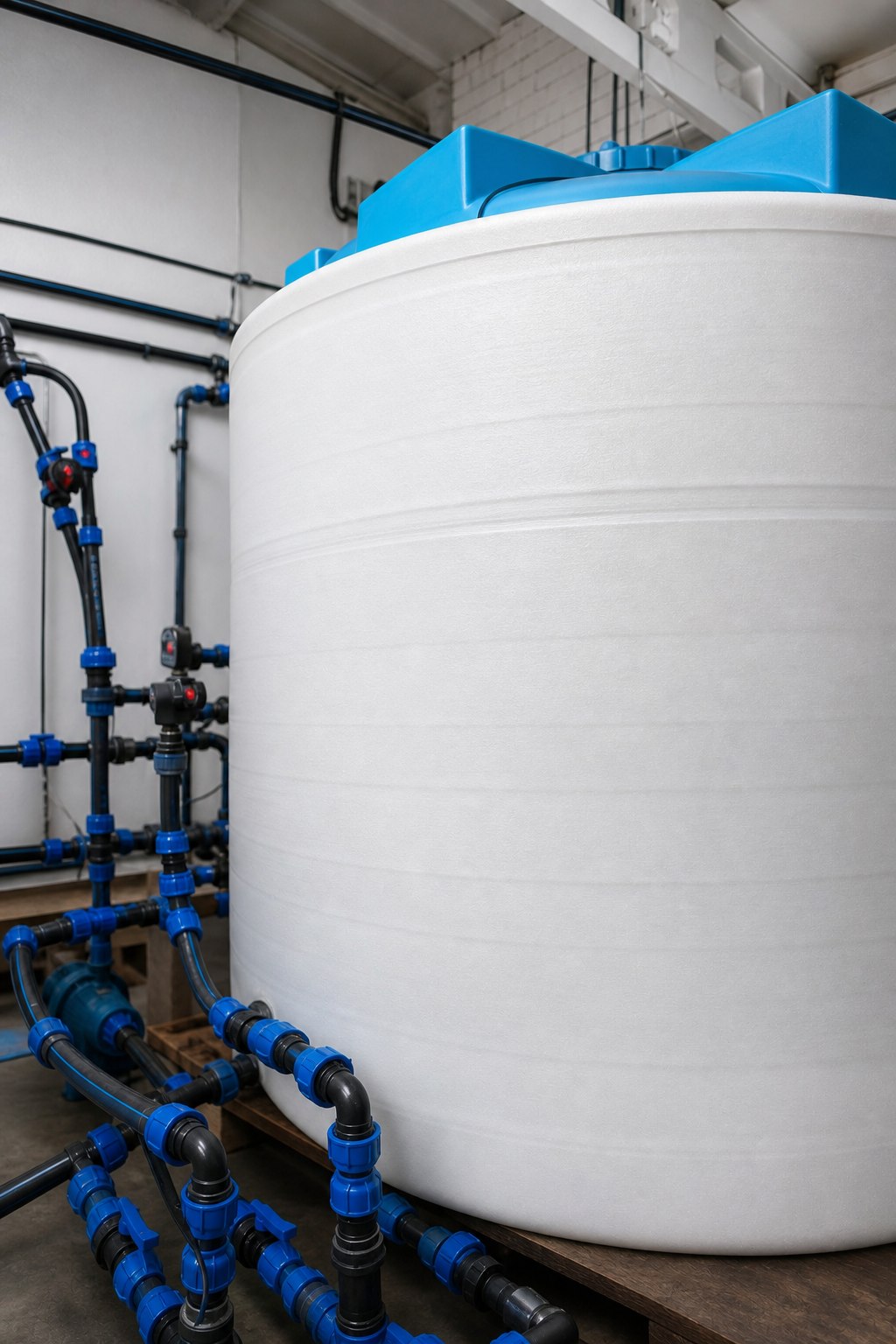

Обвязка отдельной ёмкости
К нижней части ёмкости подходят несколько технологических линий. Запорные краны и разъёмные соединения позволяют изолировать участок для проверки или ремонта. Исполнительные элементы управляют движением воды по заданной схеме.
Сервисный проход
Между рядами ёмкостей оставлен проход для осмотра стенок, патрубков и нижних соединений. Дренажные каналы по обеим сторонам пола принимают воду во время уборки и регламентных работ. Оборудование остаётся доступным по всей длине помещения.
Трубопроводы и манометр
Чёрные трубопроводы связывают ёмкости с другими участками технологической схемы. Манометр установлен прямо на линии и показывает давление в точке измерения. Его показания используют при осмотре и настройке оборудования.
Напорный корпус фильтра
Рядом с ёмкостью установлен напорный фильтрующий корпус с управляющей головкой. Он включён в отдельный участок трубопровода. Манометр показывает давление на линии и помогает контролировать режим работы оборудования.
Инфраструктура производства
Ввод воды, электропитание и отопление
Производственная линия зависит от стабильной подачи воды, защищённого электропитания и постоянной температуры в помещениях. Входной участок оборудован фильтрующими корпусами, арматурой и приборами контроля. Электрические щиты и стабилизаторы защищают оборудование, а отдельный отопительный контур поддерживает рабочие условия зимой.

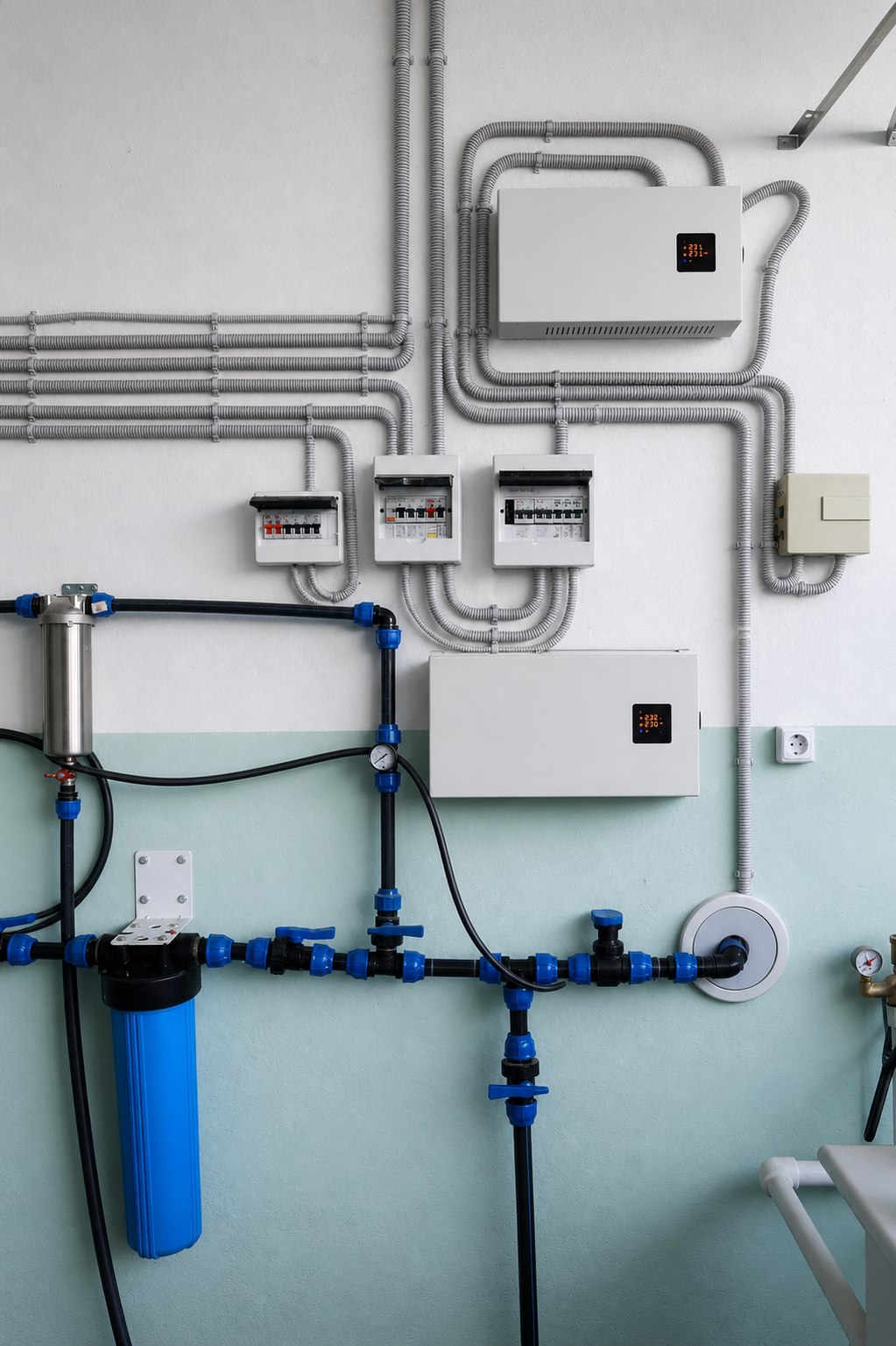

Ввод воды и защита оборудования
На входном участке установлены фильтрующие корпуса, манометр и запорная арматура. Они позволяют контролировать линию и отключать отдельные элементы для обслуживания. Выше размещены автоматы защиты и стабилизаторы напряжения для производственного оборудования.
Распределение отопительных контуров
Этот узел относится к отоплению технической базы. Три циркуляционных насоса направляют теплоноситель по отдельным контурам здания. Манометры, фильтры и запорные краны помогают контролировать давление и обслуживать каждую линию независимо.
Подготовка специалистов
Учебный стенд для техников
Учебный стенд повторяет электрические, управляющие и платёжные узлы водомата. Техники воспроизводят неисправности, находят причину, проверяют ремонт и отрабатывают последовательность диагностики до выезда. Стенд разработан в «Аква Люкс» специально для подготовки сервисной команды.
Водомат на открытой панели
На одном стенде собраны автоматические выключатели, контроллеры, силовые цепи, платы управления, купюроприёмник и касса. Открытая компоновка показывает соединения между узлами и позволяет технику последовательно проверять питание, сигналы и работу платёжного оборудования.
Панель автоматики
Фрагмент стенда повторяет дисплей водомата, подсвеченные кнопки, реле и цепи питания на 12 и 24 вольта. Техник может задать рабочий сценарий, увидеть реакцию управляющей платы и проверить найденное решение до выезда на действующую точку.
